Khuôn Dập Kim Loại: Cẩm Nang Toàn Diện Về Công Nghệ Và Gia Công 2026

Trong kỷ nguyên sản xuất công nghiệp hiện đại, khuôn dập kim loại đóng vai trò là “linh hồn” của quá trình tạo hình sản phẩm. Từ những linh kiện điện tử nhỏ bé đến các tấm thân xe ô tô phức tạp, sự hiện diện của khuôn dập giúp tối ưu hóa năng suất và đảm bảo độ chính xác đồng nhất. Năm 2026, với sự tích hợp của AI trong thiết kế và vật liệu siêu bền, ngành chế tạo khuôn dập kim loại đã có những bước tiến vượt bậc, trở thành nền tảng không thể thiếu cho các doanh nghiệp cơ khí chính xác.

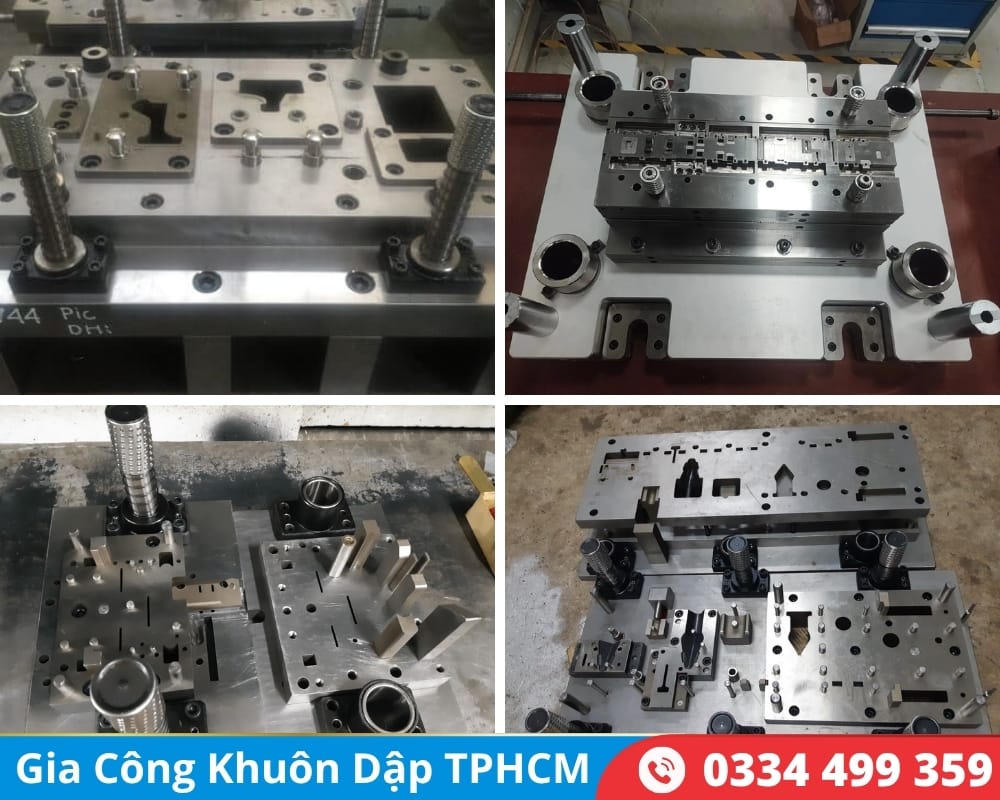

Khuôn dập kim loại là gì?

Khuôn dập kim loại là một loại dụng cụ tạo hình công nghiệp được sử dụng để biến đổi phôi kim loại tấm thành các hình dạng mong muốn thông qua áp lực dập. Một bộ khuôn thường gồm hai phần chính là chày (punch) và cối (die), vận hành trên máy dập để thực hiện các nguyên công như cắt, uốn, đột lỗ hoặc dập sâu.

1. Cấu tạo chi tiết của một bộ khuôn dập kim loại tiêu chuẩn

Để một bộ khuôn vận hành ổn định qua hàng triệu lượt dập, cấu tạo của nó phải đảm bảo sự bền bỉ và tính dẫn hướng tuyệt đối. Một hệ thống khuôn dập điển hình bao gồm các thành phần sau:

 1.1. Bộ đế khuôn (Die Set)

Gồm đế trên và đế dưới. Đây là phần khung xương, giúp cố định khuôn vào máy dập và đảm bảo sự căn chỉnh giữa các chi tiết.

 1.2. Hệ thống dẫn hướng (Guide System)

Bao gồm bạc dẫn hướng và trụ dẫn hướng. Trong SEO 2026, độ chính xác của hệ thống này được yêu cầu ở mức micron để tránh tình trạng lệch tâm gây gãy chày.

 1.3. Chày và Cối (Punch & Die)

Đây là những bộ phận trực tiếp tiếp xúc và tạo hình kim loại. Chúng thường được chế tạo từ thép hợp kim cao cấp như SKD11 hoặc DC53 để chịu được ứng suất cực lớn.

 1.4. Bộ phận gạt và đẩy phôi (Stripper & Ejection System)

Giúp tách sản phẩm ra khỏi khuôn sau khi hành trình dập kết thúc, tránh hiện tượng kẹt phôi gây hư hỏng hệ thống.

2. Phân loại khuôn dập kim loại phổ biến nhất hiện nay

Tùy vào nhu cầu sản xuất và độ phức tạp của chi tiết, các kỹ sư sẽ lựa chọn loại khuôn phù hợp để tối ưu chi phí.

 2.1. Khuôn dập đơn (Single Die)

Mỗi lần máy dập đi xuống chỉ thực hiện một nguyên công duy nhất (ví dụ: chỉ cắt hoặc chỉ uốn). Loại khuôn này phù hợp cho sản xuất nhỏ lẻ hoặc các chi tiết đơn giản.

 2.2. Khuôn dập thành phần (Compound Die)



Thực hiện hai hoặc nhiều nguyên công tại một vị trí duy nhất trong một hành trình dập. Ưu điểm lớn nhất là độ đồng tâm cực cao, thường dùng sản xuất các loại long đền, vòng đệm.

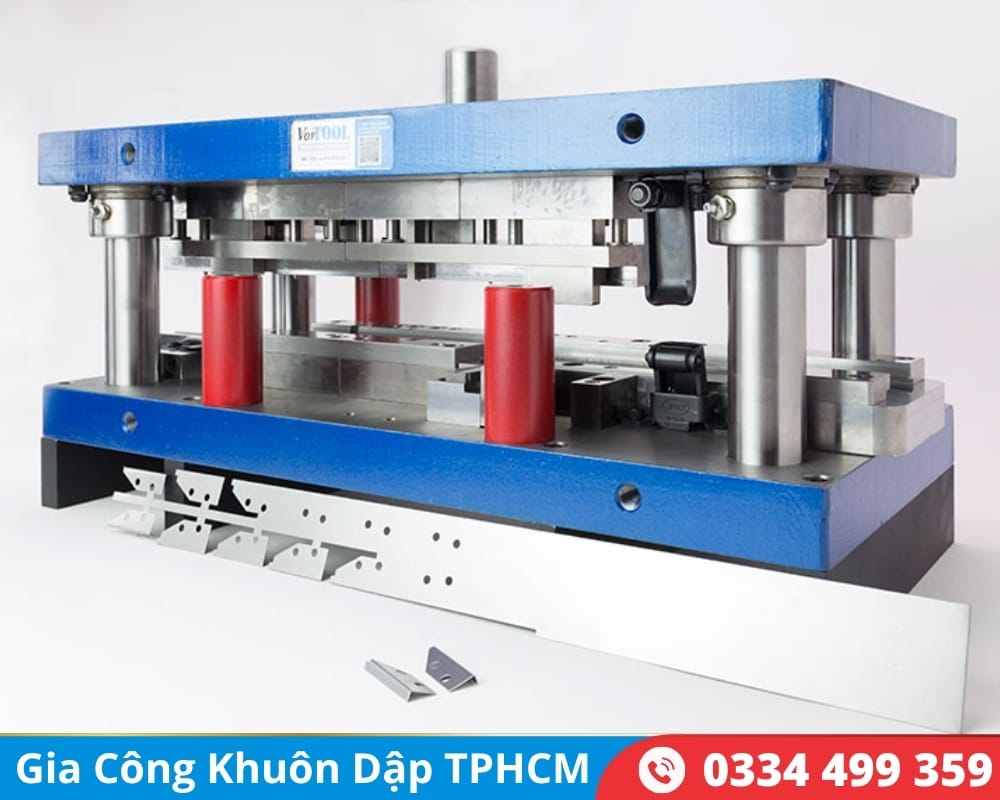

 2.3. Khuôn dập liên hoàn (Progressive Die)

Đây là giải pháp tối ưu cho sản xuất hàng loạt lớn. Phôi kim loại dạng cuộn sẽ đi qua nhiều trạm trong một bộ khuôn, mỗi trạm thực hiện một công đoạn khác nhau cho đến khi sản phẩm hoàn chỉnh rơi ra ở cuối quy trình.

3. Bảng so sánh các loại khuôn dập kim loại

Tiêu chí	Khuôn dập đơn	Khuôn dập thành phần	Khuôn dập liên hoàn
Tốc độ sản xuất	Chậm	Trung bình	Rất nhanh
Độ chính xác	Trung bình	Rất cao	Cao
Chi phí đầu tư	Thấp	Trung bình	Rất cao
Ứng dụng	Hàng mẫu, số lượng ít	Linh kiện mỏng, chính xác	Phụ tùng ô tô, điện tử

4. Vật liệu chế tạo khuôn dập kim loại: Xu hướng 2026

Lựa chọn vật liệu là yếu tố then chốt quyết định tuổi thọ của khuôn. Với sự phát triển của công nghệ luyện kim, các loại thép sau đang chiếm ưu thế:

• Thép SKD11: “Tiêu chuẩn vàng” cho khuôn dập nguội nhờ độ cứng cao và khả năng chống mài mòn tuyệt vời.

• Thép DC53: Cải tiến từ SKD11, giúp hạn chế tình trạng nứt vỡ (chipping) khi dập các vật liệu cứng hoặc dày.

• Hợp kim cứng (Tungsten Carbide): Thường dùng cho các chi tiết lưỡi cắt của khuôn dập liên hoàn tốc độ cao, tuổi thọ có thể đạt hàng triệu nhịp dập.

5. Quy trình thiết kế và gia công khuôn dập kim loại chuẩn 4.0

Để tạo ra một bộ khuôn chất lượng, các công ty khuôn dập hàng đầu thường tuân thủ quy trình nghiêm ngặt sau:

Bước 1: Phân tích Search Intent sản phẩm & Thiết kế CAD

Sử dụng phần mềm như SolidWorks hoặc Catia để dựng mô hình 3D. Ở giai đoạn này, việc mô phỏng (Simulation) lực dập và độ đàn hồi (Springback) của kim loại là cực kỳ quan trọng.

Bước 2: Gia công CNC và cắt dây EDM

Sử dụng máy phay CNC 5 trục để gia công lòng khuôn và máy cắt dây EDM để tạo ra các biên dạng lưỡi cắt sắc nét với dung sai $\pm 0.005mm$.

Bước 3: Nhiệt luyện

Phôi thép được đưa vào lò chân không để đạt độ cứng cần thiết (thường từ 58 – 62 HRC), đảm bảo khuôn không bị biến dạng khi làm việc cường độ cao.

Bước 4: Lắp ráp và Thử khuôn (Try-out)

Các kỹ sư tiến hành lắp ráp và dập thử mẫu. Sản phẩm mẫu sẽ được đo đạc trên máy CMM để đối chiếu với bản vẽ gốc.

6. Những lưu ý để kéo dài tuổi thọ khuôn dập kim loại

Bảo trì là chìa khóa để bảo vệ khoản đầu tư của doanh nghiệp:

1. Bôi trơn định kỳ: Sử dụng dầu chuyên dụng cho phôi và các trụ dẫn hướng.

2. Kiểm tra độ mòn lưỡi cắt: Mài lại mặt phẳng chày/cối ngay khi thấy sản phẩm có hiện tượng bavia (burr).

3. Vệ sinh khuôn: Loại bỏ mạt sắt và phế liệu kẹt trong lòng khuôn sau mỗi ca làm việc.

7. Câu hỏi thường gặp (FAQ)

Q1: Chi phí làm một bộ khuôn dập kim loại là bao nhiêu?

Trả lời: Giá thành phụ thuộc vào kích thước, độ phức tạp và loại thép sử dụng. Một bộ khuôn đơn có giá từ 10 – 50 triệu VNĐ, trong khi khuôn liên hoàn có thể lên đến hàng trăm triệu hoặc hàng tỷ đồng.

Q2: Tại sao khuôn dập của tôi nhanh bị mòn lưỡi cắt?

Trả lời: Nguyên nhân có thể do chọn sai vật liệu thép, nhiệt luyện không đạt độ cứng hoặc khe hở (clearance) giữa chày và cối không phù hợp với độ dày vật liệu dập.

Q3: Có thể dập inox bằng khuôn thép thường được không?

Trả lời: Inox có độ cứng và độ đàn hồi cao. Bạn nên sử dụng thép DC53 hoặc phủ thêm lớp PVD lên bề mặt chày cối để tăng khả năng chịu nhiệt và chống dính.

Q4: Thời gian gia công khuôn dập thường mất bao lâu?

Trả lời: Trung bình từ 15 – 45 ngày tùy vào quy mô dự án.

Q5: Công nghệ nào mới nhất trong ngành khuôn dập 2026?

Trả lời: Đó là việc ứng dụng cảm biến IoT vào khuôn để theo dõi tình trạng mài mòn và cảnh báo hỏng hóc theo thời gian thực (Smart Tooling).

Kết luận: Đầu tư vào chất lượng là chìa khóa thành công

Việc sở hữu một bộ khuôn dập kim loại chất lượng không chỉ giúp doanh nghiệp nâng cao năng lực sản xuất mà còn giảm thiểu tỷ lệ hàng lỗi, khẳng định vị thế trên thị trường sản xuất cơ khí. Nếu bạn đang tìm kiếm một đối tác uy tín để hiện thực hóa các bản vẽ kỹ thuật phức tạp, hãy chọn những đơn vị có nền tảng công nghệ hiện đại và quy trình kiểm soát chất lượng minh bạch.
