Trong kỷ nguyên công nghiệp 4.0, khuôn dập được ví như “người mẹ” của sản xuất hàng loạt. Từ những linh kiện siêu nhỏ trong điện thoại thông minh đến các tấm vỏ ô tô đồ sộ, tất cả đều được tạo ra nhờ những bộ khuôn chính xác tuyệt đối. Tuy nhiên, để tạo ra một bộ khuôn hoạt động ổn định, bền bỉ qua hàng triệu lượt dập, quy trình làm khuôn dập phải tuân thủ những tiêu chuẩn kỹ thuật khắt khe.
Bài viết này sẽ đưa bạn đi sâu vào từng ngóc ngách của quy trình chế tạo khuôn dập kim loại, giúp bạn hiểu rõ tại sao đây được coi là đỉnh cao của ngành cơ khí chính xác.
1. Khuôn dập là gì? Vai trò của quy trình chuẩn hóa

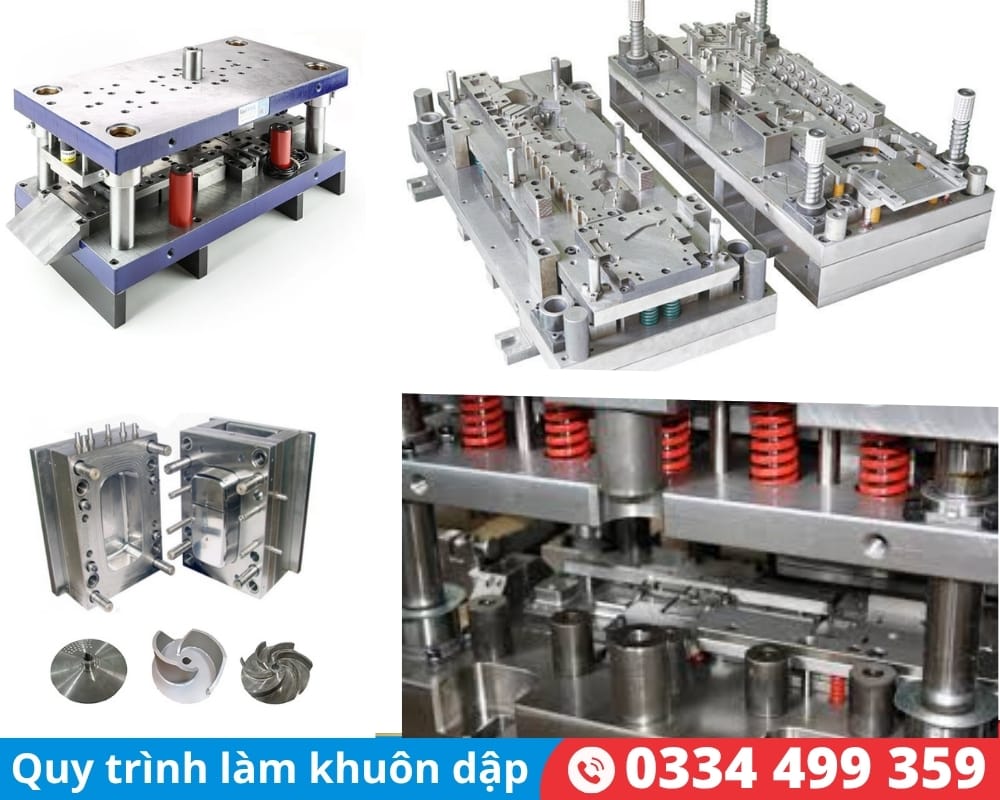

Khuôn dập (Stamping Die) là dụng cụ bằng kim loại (thường là thép hợp kinh) được sử dụng để tạo hình hoặc cắt kim loại tấm bằng cách sử dụng áp lực.
Một quy trình làm khuôn dập chuẩn không chỉ đảm bảo sản phẩm đầu ra đạt chất lượng mà còn giúp:
-
Tối ưu chi phí: Giảm thiểu sai sót gây lãng phí vật liệu thép đắt tiền.
-
Tăng tuổi thọ khuôn: Đảm bảo khuôn không bị nứt, vỡ trong quá trình vận hành cường độ cao.
-
Rút ngắn thời gian bàn giao: Quy trình logic giúp các bộ phận thiết kế và gia công phối hợp nhịp nhàng.
2. Các bước chi tiết trong quy trình làm khuôn dập tiêu chuẩn
Gia công khuôn dập không phải là một công việc đơn lẻ, mà là một chuỗi các hoạt động kỹ thuật liên hoàn. Dưới đây là 7 bước cốt lõi:
Bước 1: Tiếp nhận thông tin và phân tích sản phẩm (DFM)
Trước khi đặt viên gạch đầu tiên cho bộ khuôn, kỹ sư cần phân tích kỹ lưỡng bản vẽ sản phẩm từ khách hàng. Bước này thường được gọi là DFM (Design for Manufacturing) – Thiết kế để sản xuất.
-
Phân tích vật liệu dập: Độ dày tấm, độ cứng của vật liệu (inox, thép, nhôm) sẽ quyết định vật liệu làm khuôn.
-
Tính toán số bước dập: Với các sản phẩm phức tạp, cần xác định xem nên dùng khuôn đơn, khuôn phối hợp hay khuôn liên hoàn (Progressive Die).
-
Xác định máy dập mục tiêu: Khuôn phải tương thích với kích thước bàn máy và lực dập (tonnage) của máy dập tại xưởng.

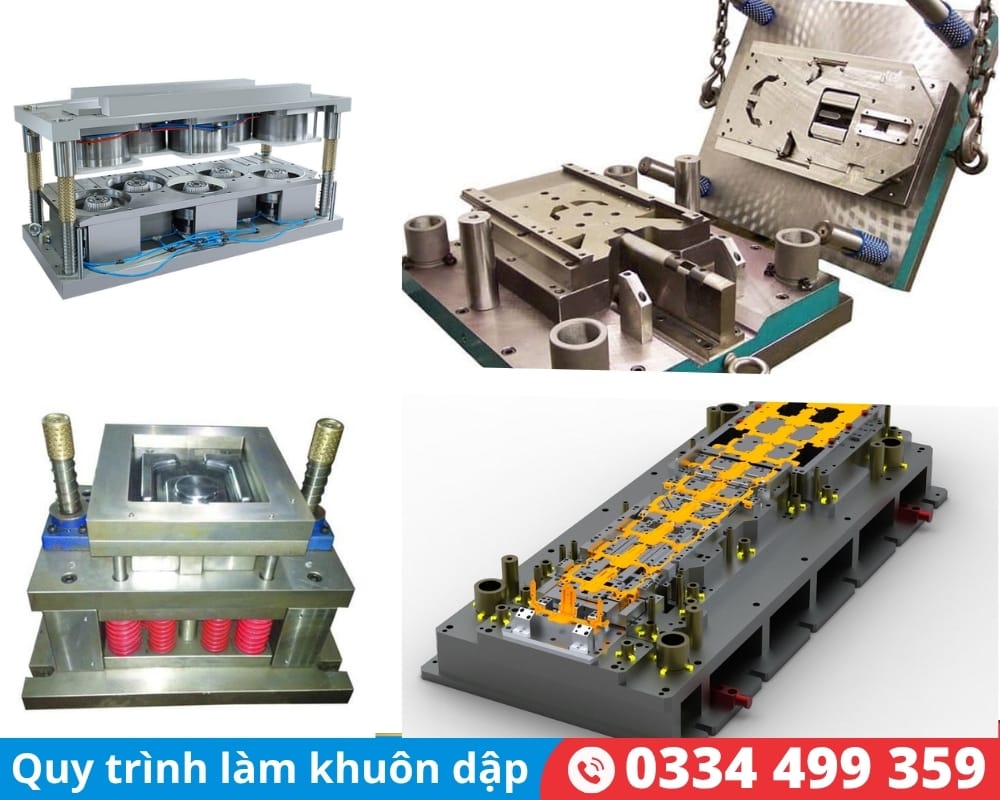

Bước 2: Thiết kế khuôn trên phần mềm 3D (CAD)
Đây là giai đoạn “xây móng”. Kỹ sư sử dụng các phần mềm chuyên dụng như NX, Catia, SolidWorks hoặc Cimatron để dựng mô hình 3D cho bộ khuôn.
-
Thiết kế dải phôi (Strip Layout): Với khuôn liên hoàn, đây là bước quan trọng nhất nhằm tối ưu hóa việc sử dụng vật liệu, tránh lãng phí kim loại tấm.
-
Tính toán lực lò xo và chốt đẩy: Đảm bảo sản phẩm thoát khỏi khuôn sau khi dập mà không bị biến dạng.
-
Mô phỏng (CAE): Sử dụng phần mềm mô phỏng biến dạng kim loại (như AutoForm) để dự đoán các điểm có thể bị rách hoặc nhăn trước khi sản xuất thực tế.
Bước 3: Lập trình gia công (CAM) và chuẩn bị vật tư
Sau khi bản vẽ 3D hoàn thiện, quy trình chuyển sang giai đoạn lập trình cho máy CNC.
-
Lập trình CAM: Chuyển đổi mô hình 3D thành các mã G-code để máy phay, máy cắt dây có thể thực hiện.
-
Chuẩn bị thép khuôn: Lựa chọn các dòng thép như SKD11, SKD61, DC53 hoặc thép HSS tùy theo yêu cầu độ bền. Thép được cắt thô theo kích thước thiết kế (phôi thô).
Bước 4: Gia công thô và gia công tinh (CNC Machining)
Đây là giai đoạn chiếm nhiều thời gian nhất trong quy trình làm khuôn dập.
-
Phay CNC: Gia công các hốc khuôn, đế khuôn và các chi tiết lớn.
-
Cắt dây EDM (Wire-cut): Đây là kỹ thuật then chốt để tạo ra các lỗ đột và chày dập với độ chính xác cực cao ($\pm 0.005$ mm).
-
Mài phẳng: Đảm bảo độ song song và độ phẳng của các tấm khuôn, yếu tố quyết định đến độ kín khít khi hai nửa khuôn đóng lại.
Bước 5: Nhiệt luyện (Heat Treatment)
Để chịu được hàng ngàn tấn áp lực, các chi tiết làm việc trực tiếp (chày và cối) phải được tôi cứng.
-
Tôi chân không: Giúp thép đạt độ cứng từ 58-62 HRC. Quy trình này cần được kiểm soát chặt chẽ để tránh làm biến dạng hoặc nứt chi tiết.
-
Ram thép: Sau khi tôi, thép cần được ram để giảm ứng suất nội, tăng độ dẻo dai, tránh tình trạng giòn gãy khi va đập.

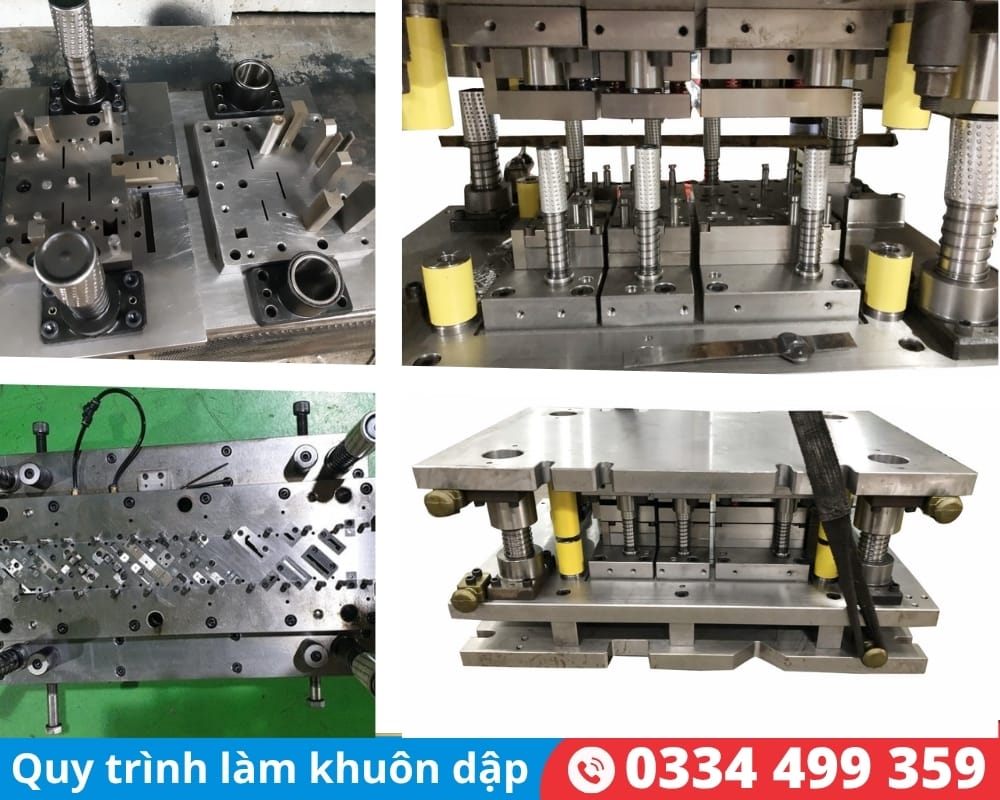

Bước 6: Lắp ráp và căn chỉnh (Assembly & Fitting)
Người thợ lắp ráp khuôn (Die Maker) được ví như những nghệ nhân. Họ lắp ráp hàng trăm chi tiết lại với nhau và thực hiện các công đoạn thủ công tinh xảo.
-
Rà khít: Sử dụng bột màu để kiểm tra độ tiếp xúc giữa chày và cối.
-
Kiểm tra hành trình: Đảm bảo lò xo, trụ dẫn hướng và các bộ phận chuyển động vận hành trơn tru, không bị kẹt.
Bước 7: Thử khuôn và tối ưu hóa (Die Trial)
Khuôn được đưa lên máy dập thực tế để dập thử mẫu. Quy trình này thường trải qua các giai đoạn:
-
T0: Lần dập thử đầu tiên để kiểm tra kích thước cơ bản.
-
T1, T2: Tinh chỉnh khuôn dựa trên sai số của mẫu thử cho đến khi đạt yêu cầu 100% của bản vẽ.
-
Bàn giao: Sau khi mẫu đạt chuẩn, khuôn sẽ được sơn chống gỉ, đóng gói và chuyển tới khách hàng kèm theo tài liệu hướng dẫn vận hành.
Chi phí làm khuôn dập kim loại: Bảng giá & 5 Yếu tố ảnh hưởng nhất (2026)
3. Các công nghệ đột phá trong quy trình làm khuôn dập năm 2026
Vào năm 2026, quy trình truyền thống đã được nâng tầm bởi sự can thiệp của công nghệ cao:
| Công nghệ | Ứng dụng trong làm khuôn | Lợi ích mang lại |
| AI Design | Tự động hóa thiết kế Strip Layout | Giảm 50% thời gian thiết kế, tối ưu vật liệu. |
| In 3D Kim loại | Chế tạo các lõi khuôn có đường làm mát phức tạp | Tăng tốc độ dập và giảm nhiệt cho khuôn. |
| Cảm biến thông minh | Gắn cảm biến lực và nhiệt trong lòng khuôn | Cảnh báo sớm hư hỏng, dự báo bảo trì. |
| Gia công Laser | Khắc mã định danh và xử lý bề mặt siêu tinh | Tăng độ bền bề mặt, giảm ma sát. |
4. Những lưu ý để tối ưu quy trình làm khuôn dập
Để bộ khuôn không chỉ “chạy được” mà còn “chạy tốt”, bạn cần lưu ý 3 yếu tố sau:
-
Lựa chọn thép phù hợp: Đừng bao giờ tiết kiệm chi phí thép cho các vị trí xung yếu. Một bộ khuôn dùng thép kém chất lượng sẽ tiêu tốn của bạn gấp nhiều lần tiền sửa chữa sau này.
-
Độ hở chày cối (Clearance): Việc tính toán độ hở không chuẩn sẽ dẫn đến hiện tượng sản phẩm bị bavia (ba-via) lớn hoặc nhanh mòn chày cối.
-
Bôi trơn trong quá trình dập: Quy trình làm khuôn cũng phải tính toán đến hệ thống dẫn dầu bôi trơn để bảo vệ bề mặt khuôn và sản phẩm.
5. Kết luận
Quy trình làm khuôn dập là sự kết hợp hoàn hảo giữa tính toán khoa học, công nghệ hiện đại và bàn tay khéo léo của con người. Hiểu rõ quy trình này không chỉ giúp các doanh nghiệp sản xuất quản lý chất lượng tốt hơn mà còn giúp những người mới vào nghề có cái nhìn tổng quan và sâu sắc nhất.
