Thiết kế khuôn dập kim loại: Kiến thức từ cơ bản đến chuyên sâu (2026)

Trong thế giới sản xuất công nghiệp, nếu máy dập là cánh tay lực lưỡng thì khuôn dập chính là bộ não và linh hồn. Một sản phẩm kim loại hoàn hảo, từ chiếc nắp lon, vỏ điện thoại cho đến linh kiện ô tô, đều bắt nguồn từ một bản thiết kế khuôn dập chuẩn xác.

Với kinh nghiệm hơn 12 năm, thiết kế khuôn dập kim loại là thế mạnh của Cơ khí An Thạnh Phú tại Bình Dương — đảm bảo dung sai cao, giao hàng đúng hẹn.

Năm 2026, khi công nghệ AI và mô phỏng số phát triển vượt bậc, việc thiết kế không còn chỉ dừng lại ở các bản vẽ 2D mà đã trở thành một hệ sinh thái kỹ thuật số phức tạp. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn cảnh và chi tiết nhất về lĩnh vực này.

1. Thiết kế khuôn dập là gì?

Thiết kế khuôn dập (Die Design) là quá trình tính toán, sáng tạo và xây dựng bộ bản vẽ kỹ thuật nhằm chế tạo ra một bộ công cụ (khuôn) có khả năng tạo hình kim loại tấm theo hình dạng và kích thước mong muốn.

Quá trình này đòi hỏi kỹ sư phải am hiểu về:

• Cơ tính vật liệu: Độ bền, độ dẻo, giới hạn chảy của kim loại dập.

• Hình học không gian: Để tối ưu hóa các bước dập và đường đi của phôi.

• Lực học: Tính toán lực dập, lực chặn và ứng suất lên các chi tiết khuôn.

2. Các nguyên tắc “vàng” trong thiết kế khuôn dập

Để bộ khuôn vận hành trơn tru và có tuổi thọ cao, người kỹ sư phải nằm lòng các nguyên tắc sau:

2.1. Độ hở giữa chày và cối (Clearance)

Đây là yếu tố quan trọng nhất. Độ hở quá lớn sẽ gây ra bavia (ba-via) lớn; độ hở quá nhỏ sẽ làm chày và cối nhanh mòn, thậm chí là gãy chày. Độ hở thường được tính toán dựa trên độ dày tấm vật liệu ($t$) và loại vật liệu (thép, inox hay nhôm).

• Công thức tổng quát: $C = k \cdot t$ (trong đó $k$ là hệ số thay đổi tùy vật liệu).

2.2. Tính toán độ hồi phục (Spring-back)

Kim loại luôn có xu hướng trở về trạng thái ban đầu sau khi biến dạng dẻo. Trong thiết kế khuôn dập uốn, kỹ sư phải tính toán góc uốn bù (over-bending) để sau khi nhấc chày lên, sản phẩm co lại đúng góc độ mong muốn.

2.3. Tối ưu hóa dải phôi (Strip Layout)

Với khuôn liên hoàn (Progressive Die), việc sắp xếp các bước dập trên dải phôi là một nghệ thuật. Mục tiêu là:

• Tiết kiệm vật liệu tối đa (giảm phế liệu).

• Đảm bảo dải phôi đủ cứng vững để di chuyển qua các bước dập mà không bị vặn, xoắn.

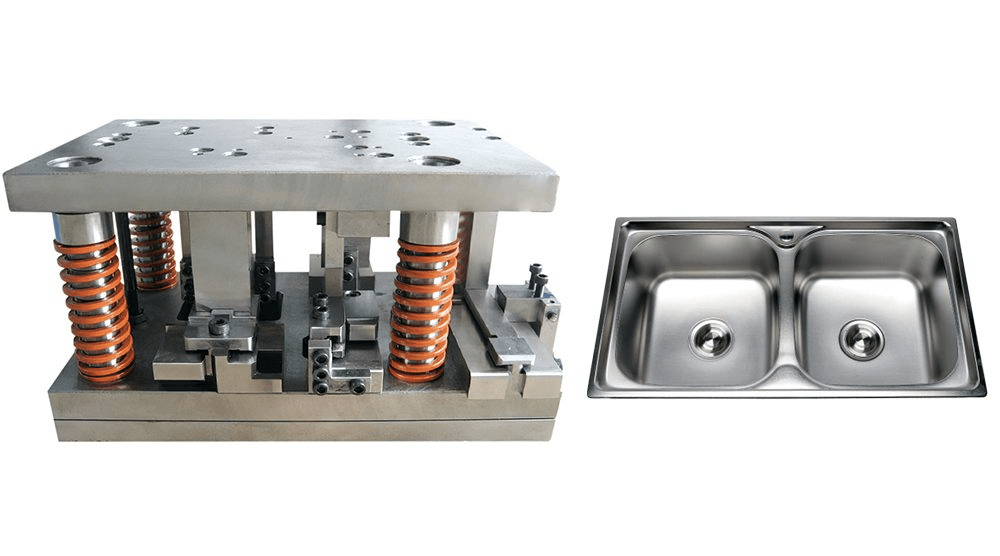

Quy trình làm khuôn dập kim loại: Từ thiết kế đến hoàn thiện

3. Quy trình thiết kế khuôn dập 5 bước chuẩn quốc tế

Một quy trình bài bản sẽ giúp giảm thiểu sai sót và rút ngắn thời gian thử khuôn.

Bước 1: Phân tích sản phẩm và yêu cầu kỹ thuật

Trước khi đặt bút vẽ, kỹ sư cần xác định:

• Sản lượng yêu cầu (Ví dụ: 1 triệu sản phẩm/năm cần thiết kế khuôn khác hoàn toàn với 10.000 sản phẩm/năm).

• Vật liệu sản phẩm: Độ dày, độ cứng, độ bóng bề mặt.

• Máy dập sẽ sử dụng: Lực dập bao nhiêu tấn? Kích thước bàn máy như thế nào?

Bước 2: Thiết kế sơ đồ công nghệ (Process Planning)

Kỹ sư quyết định sản phẩm này cần bao nhiêu bước dập. Ví dụ: Cắt biên -> Đột lỗ -> Uốn lần 1 -> Uốn lần 2 -> Cắt đứt. Ở bước này, việc sử dụng các phần mềm mô phỏng (CAE) như AutoForm là cực kỳ quan trọng để phát hiện sớm các điểm có nguy cơ bị rách hoặc nhăn.

Bước 3: Thiết kế dải phôi (Strip Design)

Đây là “xương sống” của bộ khuôn liên hoàn. Kỹ sư xác định “bước nhảy” (Pitch) của phôi và vị trí của các chốt định vị (Pilots). Một dải phôi được thiết kế tốt sẽ giúp máy chạy ở tốc độ cao mà không bị kẹt.

Bước 4: Thiết kế tổng thể bộ khuôn (Assembly Design)

Dựng mô hình 3D cho toàn bộ các tấm khuôn:

• Tấm đế trên & đế dưới: Giữ toàn bộ hệ thống.

• Tấm cối (Die plate): Nơi chứa biên dạng cắt/tạo hình.

• Tấm chặn (Stripper plate): Giữ phôi phẳng và đẩy phôi ra khỏi chày.

• Hệ thống dẫn hướng: Trụ dẫn hướng và bạc dẫn hướng để đảm bảo chày và cối luôn đồng tâm tuyệt đối.

Bước 5: Xuất bản vẽ chi tiết (Detailing)

Sau khi có bản vẽ 3D, kỹ sư xuất bản vẽ 2D cho từng chi tiết nhỏ nhất. Bản vẽ phải đầy đủ dung sai, độ bóng bề mặt và chỉ định phương pháp nhiệt luyện (ví dụ: Tôi chân không 58-62 HRC).

4. Các phần mềm thiết kế khuôn dập hàng đầu hiện nay (2026)

Năm 2026, việc thiết kế khuôn dập không thể thiếu sự hỗ trợ của các phần mềm mạnh mẽ:

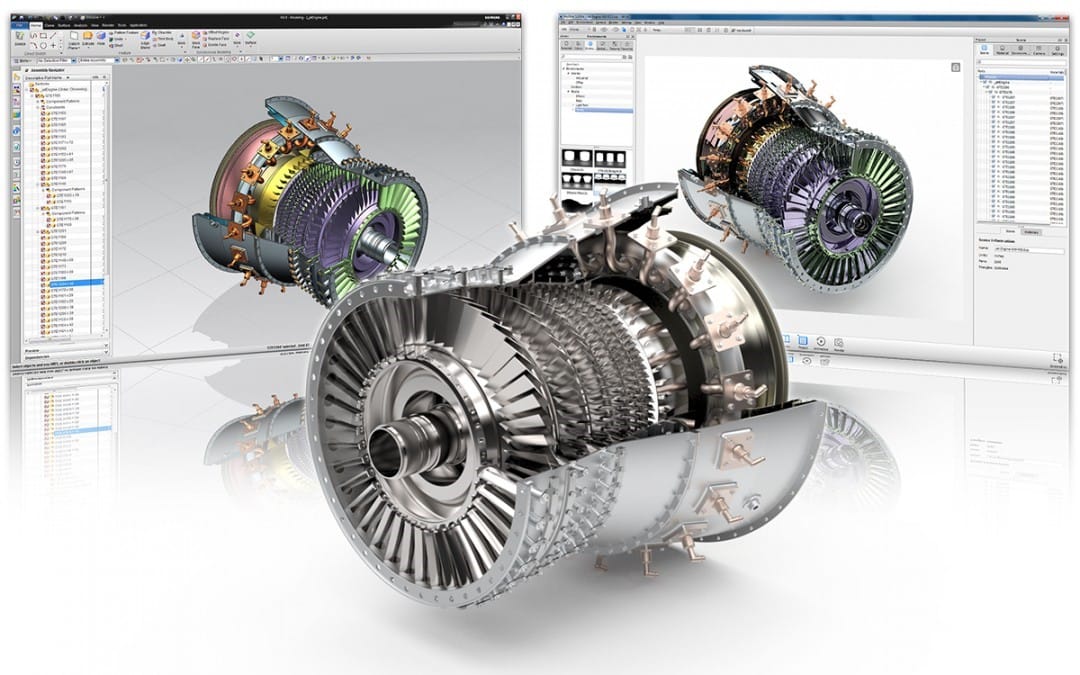

1. NX (Siemens): “Ông vua” trong lĩnh vực thiết kế khuôn nhờ module PDW (Progressive Die Wizard) cực kỳ mạnh mẽ, tự động hóa nhiều công đoạn phức tạp.

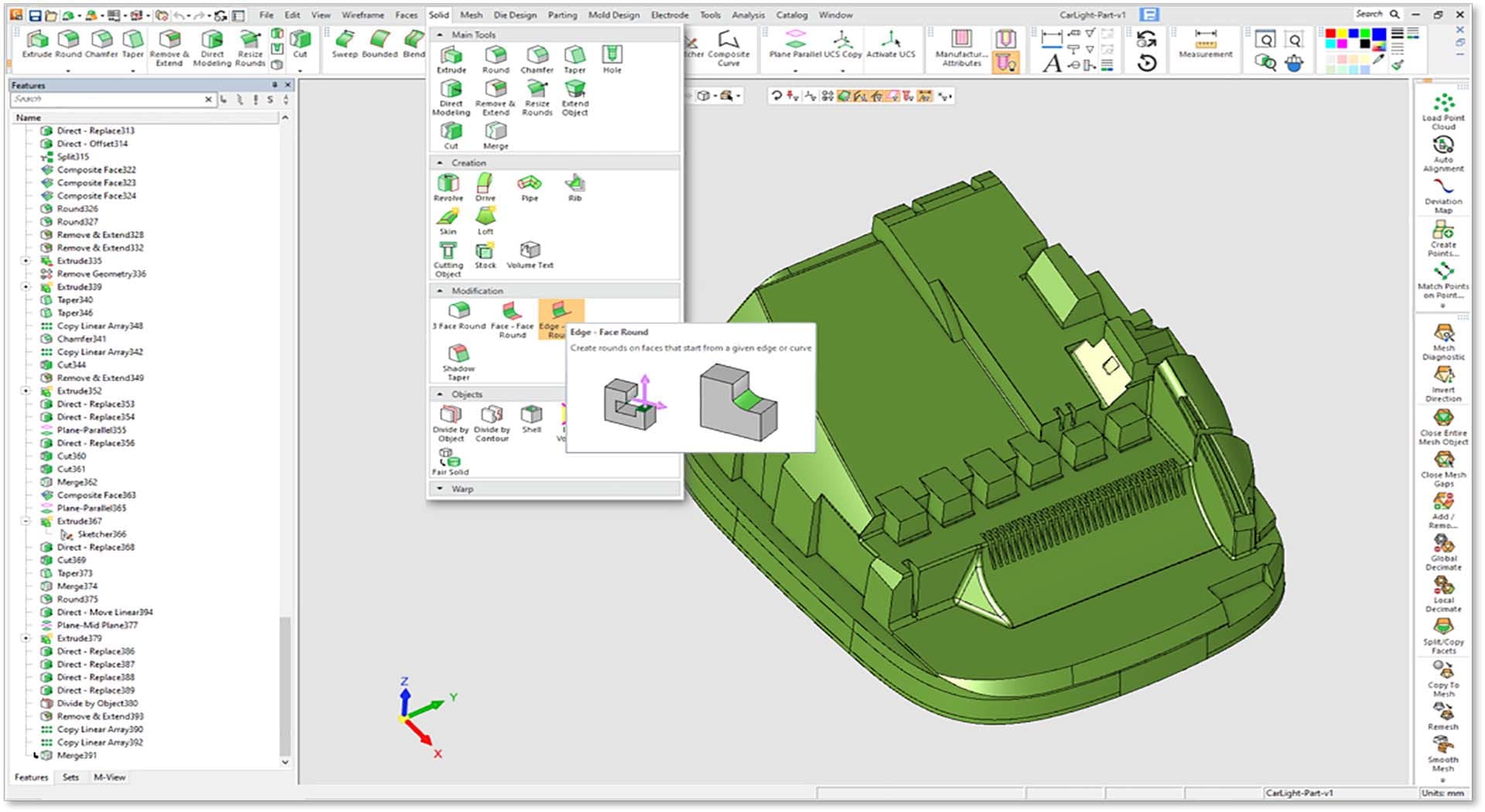

 2. Cimatron: Phần mềm chuyên dụng cho ngành khuôn mẫu, tối ưu hóa quy trình từ thiết kế đến lập trình gia công (CAM).

3. Logopress (Dassault Systèmes): Một add-on tuyệt vời cho SolidWorks, nổi tiếng với khả năng trải phôi nhanh và chính xác.

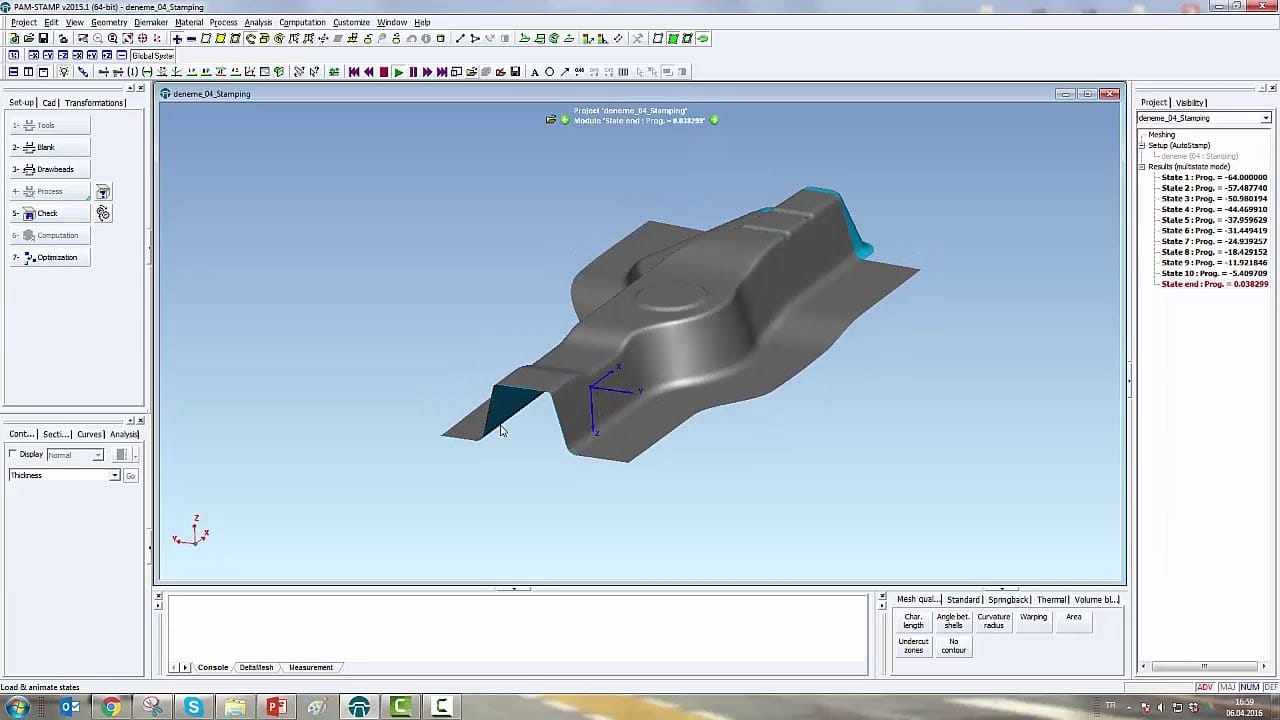

4. AutoForm / Pam-Stamp: Các phần mềm mô phỏng biến dạng kim loại. Đây là công cụ không thể thiếu để kiểm tra tính khả thi của bản thiết kế trước khi sản xuất thực tế.

5. Lựa chọn vật liệu thép trong thiết kế khuôn dập

Thiết kế tốt nhưng chọn sai vật liệu thép sẽ khiến khuôn bị hỏng chỉ sau vài trăm lần dập. Dưới đây là các loại thép phổ biến nhất:

Bộ phận	Loại thép khuyên dùng	Đặc điểm
Chày và Cối cắt	SKD11, DC53, D2	Độ cứng cao, chống mài mòn cực tốt.
Chày và Cối uốn	SKD61, P20	Độ dẻo dai tốt, chịu được va đập mạnh.
Các tấm đế	S45C, S50C	Giá thành rẻ, đủ độ cứng vững để nâng đỡ khuôn.
Chi tiết chịu tải cao	Thép hợp kim bột (HSS)	Sử dụng cho các vị trí dập inox hoặc thép cường độ cao.

6. Những lỗi thường gặp khi thiết kế khuôn dập và cách khắc phục

Dưới đây là những “bài học xương máu” mà bất kỳ kỹ sư nào cũng cần lưu ý:

• Tính toán sai lực dập: Dẫn đến việc máy dập không đủ tải hoặc làm hỏng cấu trúc khuôn.

  • Khắc phục: Luôn tính toán lực dập dựa trên tổng chu vi cắt và độ bền cắt của vật liệu, cộng thêm 20-30% hệ số an toàn.

• Hệ thống thoát phế liệu (Slug Pulling): Phế liệu không rơi xuống mà dính vào chày kéo lên, làm hỏng sản phẩm tiếp theo.

  • Khắc phục: Thiết kế chốt đẩy phế liệu (Ejector pin) hoặc tạo độ nhám/hút chân không tại cối.

• Thiếu hệ thống làm mát: Khi dập tốc độ cao, khuôn sinh nhiệt rất lớn làm biến đổi cơ tính thép.

  • Khắc phục: Thiết kế các đường nước hoặc sử dụng dầu bôi trơn chuyên dụng.

7. Tương lai của ngành thiết kế khuôn dập năm 2026

Thế giới đang thay đổi, và ngành khuôn mẫu cũng vậy. 3 xu hướng lớn đang định hình lại lĩnh vực này:

1. AI-Driven Design (Thiết kế dựa trên AI): Các thuật toán AI có thể tự động tối ưu dải phôi và tính toán bước dập chỉ trong vài giây, giúp kỹ sư giảm bớt các công việc lặp đi lặp lại.

2. Khuôn thông minh (Smart Dies): Tích hợp cảm biến nhiệt độ và lực bên trong khuôn để theo dõi sức khỏe của khuôn theo thời gian thực (IoT), dự báo chính xác khi nào cần bảo trì.

3. In 3D kim loại cho chi tiết khuôn: Giúp tạo ra các kênh làm mát phức tạp mà phương pháp gia công truyền thống (CNC) không thể làm được.

8. Kết luận

Thiết kế khuôn dập là một nghề đòi hỏi sự tỉ mỉ, kiên nhẫn và tinh thần học hỏi không ngừng. Một bản thiết kế tốt không chỉ là những đường nét trên máy tính, mà là sự bảo chứng cho năng suất và lợi nhuận của cả một dây chuyền sản xuất.
