Khuôn Dập Đơn Là Gì? Tìm Hiểu Chi Tiết Về Khuôn Dập Đơn

1. Khuôn Dập Đơn Là Gì?

Khuôn dập đơn (tiếng Anh: Single Stage Die) là một loại khuôn dập kim loại được sử dụng phổ biến trong ngành công nghiệp sản xuất.

Khuôn dập đơn thực hiện một công đoạn duy nhất trong mỗi lần dập, chẳng hạn như: cắt, chạy rãnh, uốn hoặc dập nổi. Sau mỗi chu trình, phải di chuyển phôi và lấy sản phẩm ra khỏi khuôn trước khi tiếp tục.

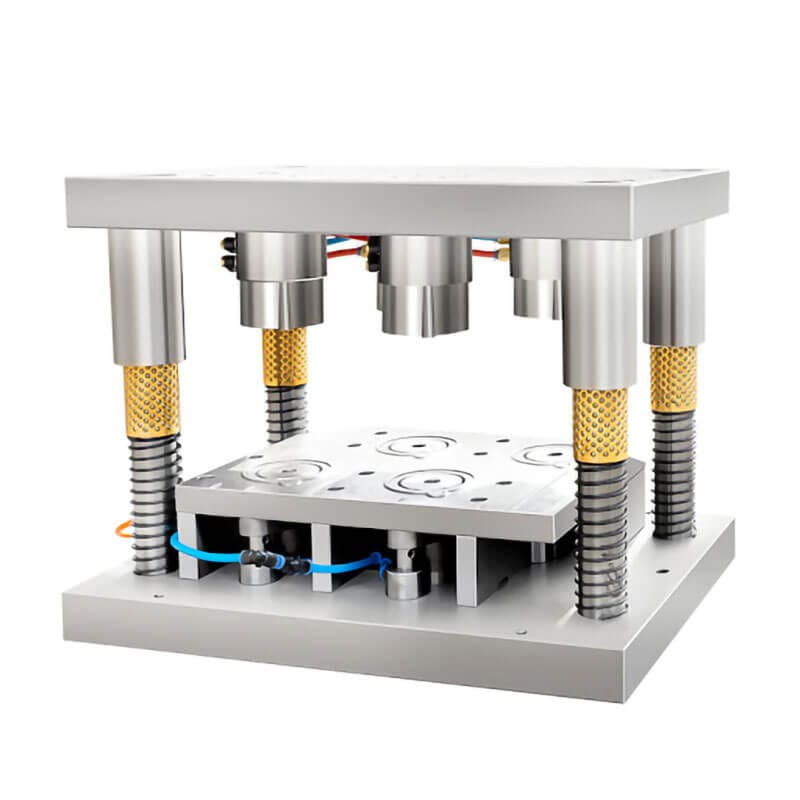

2. Cấu Tạo Của Khuôn Dập Đơn

Khuôn dập đơn bao gồm các bộ phận chính sau:

• Tấm khuôn trên (Upper Die): Chỉnh lực và tạo hình sản phẩm.
• Tấm khuôn dưới (Lower Die): Nền tảng để đầu dập tác động.
• Bàn dập (Press Table): Gắn khuôn dạng và giữ ổn định.
• Chức năng dẫn hướng (Guide Post): Giúp canh chỉnh chính xác.
• Lò xo (Spring): Hỗ trợ quá trình quay lại vị trí ban đầu.

3. Nguyên Lý Hoạt Động Của Khuôn Dập Đơn

1. Phôi kim loại được đặt lên khuôn dưới.
2. Khuôn trên được đẩy xuống nhờ bàn dập, tạo lực lên phôi.
3. Sau khi hoàn tất, khuôn trên quay lại vị trí ban đầu và sản phẩm được lấy ra.

4. Ưu Nhược Điểm Của Khuôn Dập Đơn

Ưu Điểm

• Chi phí thấp: So với khuôn dập liên hoàn, khuôn dập đơn có giá thành rẻ hơn.
• Dễ sử dụng: Thích hợp cho các quy trình sản xuất nhỏ lẻ.
• Tính linh hoạt cao: Có thể điều chỉnh hoặc thay thế dễ dàng.

Nhược Điểm

• Năng suất thấp: Mỗi chu trình chỉ thực hiện một công đoạn, lâu hơn so với khuôn dập liên hoàn.
• Tốn nhiều nhân công: Cần thao tác bằng tay hoặc bốc tự động.
• Chất lượng sản phẩm phụ thuộc nhiều vào tay nghề.

5. Khi Nào Nên Chọn Khuôn Dập Đơn, Khi Nào Chuyển Sang Khuôn Liên Hoàn?

Đây là câu hỏi tốn tiền nhất khi đặt khuôn. Chọn khuôn đơn cho chi tiết sản lượng lớn thì
tiết kiệm được tiền khuôn nhưng trả lại nhiều lần bằng nhân công. Chọn khuôn liên hoàn cho
chi tiết sản lượng thấp thì đọng vốn vào bộ khuôn chạy vài nghìn lần rồi nằm kho.

5.1. Ba yếu tố quyết định, không phải một

Yếu tố	Nghiêng về khuôn đơn	Nghiêng về khuôn liên hoàn
Số nguyên công (cắt phôi, đột lỗ, uốn, vuốt…)	1–2 nguyên công	từ 3 nguyên công trở lên
Sản lượng	hàng mẫu, lô nhỏ, đơn không lặp lại	đơn hàng lặp lại đều, chạy nhiều năm
Dung sai giữa các nguyên công	chi tiết dễ, sai lệch vị trí lỗ không khắt khe	lỗ và mép phải ăn khớp chặt với nhau

Yếu tố thứ ba hay bị bỏ qua nhất. Khuôn đơn làm chi tiết qua nhiều lần gá
đặt, mỗi lần gá là một lần cộng thêm sai số. Chi tiết 4 nguyên công làm bằng 4 bộ khuôn đơn
chịu sai số tích luỹ của 4 lần gá. Khuôn liên hoàn định vị phôi một lần trên dải băng
rồi đi qua hết các trạm, nên quan hệ vị trí giữa các nguyên công do bản thân bộ khuôn
giữ, không phụ thuộc tay người gá. Có những chi tiết không thể làm bằng khuôn
đơn dù sản lượng thấp — lý do là dung sai, không phải số lượng.

5.2. Cách tự tính điểm hoà vốn

Điểm hoà vốn là số chi tiết mà tại đó tiền tiết kiệm được nhờ khuôn liên hoàn vừa đủ bù
phần chênh lệch tiền khuôn:

Số chi tiết hoà vốn = (Tiền khuôn liên hoàn − Tiền khuôn đơn) ÷ (Chi phí gia công mỗi
chi tiết bằng khuôn đơn − bằng khuôn liên hoàn)

Mẫu số chính là chỗ hay bị tính thiếu. Chi phí gia công mỗi chi tiết bằng khuôn đơn không
chỉ là tiền công dập, mà gồm cả: số lần gá đặt × thời gian gá, thời gian đổi khuôn giữa các
nguyên công, công vận chuyển bán thành phẩm giữa các máy, và tỉ lệ phế do sai số tích luỹ.

Ví dụ minh hoạ (số giả định để thấy cách tính — hãy thay bằng số thực tế của xưởng
bạn): một chi tiết 4 nguyên công. Bộ khuôn liên hoàn đắt hơn tổng 4 bộ khuôn đơn
40 đơn vị. Làm bằng khuôn đơn tốn 0,02 đơn vị mỗi chi tiết
nhiều hơn so với khuôn liên hoàn (gá 4 lần thay vì 1). Điểm hoà vốn = 40 ÷ 0,02 =
2.000 chi tiết. Dưới mức đó chọn khuôn đơn, trên mức đó khuôn liên hoàn
rẻ hơn — và càng chạy lâu càng rẻ.

5.3. Hai con số thực tế cần biết trước khi quyết

• Tiền chế tạo: một bộ khuôn liên hoàn thường đắt hơn khuôn đơn
  khoảng 1,5–2 lần cho cùng một chi tiết, do nhiều trạm, nhiều chi tiết dẫn
  hướng và yêu cầu lắp ráp chặt hơn.
• Thời gian giao: tại An Thạnh Phú, khuôn dập đơn giản 7–10
  ngày, khuôn dập liên hoàn phức tạp 15–25 ngày kể từ khi chốt bản vẽ.
  Nếu đơn hàng của bạn gấp, đây có thể là yếu tố quyết định thay vì giá.

Một đường đi ở giữa mà ít người nhắc: làm khuôn đơn trước để chạy
hàng mẫu và chốt thiết kế với khách cuối, sau khi sản lượng xác nhận đều thì mới đầu tư khuôn
liên hoàn. Cách này tránh đọng vốn vào bộ khuôn cho một thiết kế còn có thể thay đổi — thường
gặp ở chi tiết mới của ngành ô tô và điện tử.

6. Ứng Dụng Của Khuôn Dập Đơn

• Sản xuất linh kiện ô tô, xe máy.
• Chế tạo các bộ phận kim loại trong điện tử.
• Gia công kim loại trong các ngành sản xuất khác.

7. Câu Hỏi Thường Gặp Về Khuôn Dập Đơn

Khuôn dập đơn là gì?

Khuôn dập đơn (tiếng Anh: single stage die) là bộ khuôn chỉ thực hiện một nguyên công duy nhất trong mỗi lần dập — ví dụ chỉ cắt phôi, chỉ đột lỗ, hoặc chỉ uốn. Sau mỗi chu trình phải lấy chi tiết ra và gá lại cho nguyên công tiếp theo.

Khuôn dập đơn tiếng Anh là gì?

Khuôn dập đơn trong tiếng Anh là single stage die, đôi khi gọi là single operation die. Phân biệt với khuôn dập liên hoàn là progressive die và khuôn dập phức hợp là compound die.

Khuôn dập đơn khác khuôn dập liên hoàn ở điểm nào?

Khuôn dập đơn làm một nguyên công mỗi lần dập, chi tiết phải gá lại nhiều lần. Khuôn dập liên hoàn định vị phôi một lần trên dải băng rồi đi qua nhiều trạm, mỗi nhịp máy cho ra một chi tiết hoàn chỉnh. Vì vậy khuôn liên hoàn cho năng suất cao hơn và không bị sai số tích luỹ do gá đặt nhiều lần.

Khi nào nên dùng khuôn dập đơn thay vì khuôn liên hoàn?

Nên chọn khuôn dập đơn khi chi tiết chỉ cần một đến hai nguyên công, sản lượng nhỏ hoặc đơn không lặp lại, và dung sai vị trí giữa các nguyên công không khắt khe. Từ ba nguyên công trở lên, đơn hàng lặp lại đều, hoặc khi các lỗ và mép phải ăn khớp chặt với nhau thì khuôn liên hoàn hiệu quả hơn.

Làm một bộ khuôn dập đơn mất bao lâu?

Tại An Thạnh Phú, khuôn dập đơn giản mất khoảng 7 đến 10 ngày kể từ khi chốt bản vẽ. Khuôn dập liên hoàn phức tạp mất 15 đến 25 ngày. Thời gian cụ thể phụ thuộc số nguyên công và độ phức tạp của chi tiết.

8. Kết Luận

Khuôn dập đơn là giải pháp hiệu quả cho các dòng sản xuất nhỏ, yêu cầu tính linh hoạt và chi phí hợp lý. Tuy nhiên, nó phù hợp nhất với các dây chuyền có sản lượng thấp hoặc trung bình, cần tính chính xác cao.

Hy vọng bài viết giúp bạn hiểu rõ hơn về khuôn dập đơn và cách nó được ứng dụng trong ngành công nghiệp hiện nay!
